GPX 是用來保存 GPS 路線點的檔案格式；它很適合保存路線，卻不適合直接講故事：讀者看見的是一串座標，不是路線如何穿過地圖、距離如何累積，或爬升在哪裡發生。GPX Animator GPU Edition 是我做的 Windows 原生工具，讓這些資料在地圖上變成一段可以播放的動畫，再輸出成 MP4。

這篇是 GPX Animator GPU 的 Overview Article：Profile 負責快速說明 Project 身份與狀態，這裡則說清楚產品流程、上游能力、實際媒體證據，以及哪些數字只是某一次 recorded output，而不是通用 benchmark。

GPU 先解決哪一段問題？

路線的距離與高度仍然要先被整理；GPU 解決的是「把已整理的場景畫出來並輸出成影片」這一段。公開 repository 的主流程是 Windows native Rust desktop app：先用 D3D11/Direct2D（Windows 的繪圖 API）畫出地圖與路線，再放進 NVIDIA RTX texture（GPU 可直接讀寫的畫面緩衝），由 NVENC（NVIDIA 的硬體編碼器）轉成 HEVC（High Efficiency Video Coding，也就是 H.265）或 H.264，最後封裝成 MP4。

README 也明確說明它需要 Windows 10/11 x64、具備 NVENC 的 NVIDIA RTX GPU，且不接受 Intel、AMD、Microsoft WARP 或 CPU fallback。因此，「GPU-first」在這裡不是把任何電腦都宣稱成 GPU 輸出，而是把硬體前提寫進產品契約：不符合條件就拒絕輸出，讓執行路徑和證據保持一致。

載入一份 GPX 路線

以一段 0706 route run 為例，程式載入後會顯示：

路線長度：61.27 km
爬升：794 m
GPS 點：4,161 個
程式會移除停留點

這些不是從畫面估算的數字：上游 repository 的固定路線基準測試（golden_0706 golden test）仍直接檢查 4,161 個來源點、61,270.092 公尺距離（允許誤差 0.5 公尺）與約 794 公尺爬升，並只保證有停留點被移除。畫面則補上程式如何把這些資料放回地圖、HUD 與海拔圖。

GPX Animator GPU Edition 載入 0706 路線後的實際介面

證據圖：記錄中的 0706 route run 原生 Windows 介面。截圖左側可見 .trk 來源檔名、61.27 km、794 m、4,161 個 GPS 點與被移除的停留點；右側同時顯示衛星地圖、路線、HUD 與海拔圖。這張圖與 repository 的 0706-route.gpx fixture 是兩條互相對照、但不冒充同一個檔案的證據。

這張圖的價值不是證明「每次都會得到相同畫面」，而是讓讀者看到輸入資料、可見統計與渲染結果在同一個 runtime 中對得上。

從載入到輸出，真正要對齊的是什麼？

實際流程是先載入一段路線，確認地圖上的路線與統計值，再選擇輸出設定。Follow camera（跟隨鏡頭）讓畫面沿著路線前進；Fit camera（完整路線鏡頭）則保留整段路線的空間關係。兩種模式都可以保留衛星地圖、HUD 與海拔圖，讓最後的影片不只是地圖上有一條線，而是能看出目前走到哪裡、爬升如何變化。

輸出設定

這次 0706 recorded output 使用的設定是：

畫面比例：16:9
解析度：1080p，也就是 1920×1080
影格率：30 FPS
編碼：H.265 / HEVC
影片秒數欄位：20 秒
品質：高畫質

GPU 負責把地圖動畫畫出來，HEVC 負責把畫面壓成 MP4。這裡的 30 FPS 是這次記錄的輸出設定，不是工具唯一支援的 frame rate；目前版本的 UI 也提供 4K、2.5K、1080p、720p 與 60 FPS 選項。

證據圖：真實 Windows UI 中的 4K（3840）選項與 60 FPS MP4 輸出選項。它證明設定介面提供這組選擇，不宣稱這張截圖本身就是已完成的 4K60 吞吐量 benchmark。

GPX Animator GPU Edition 的 2.5K Follow camera 設定

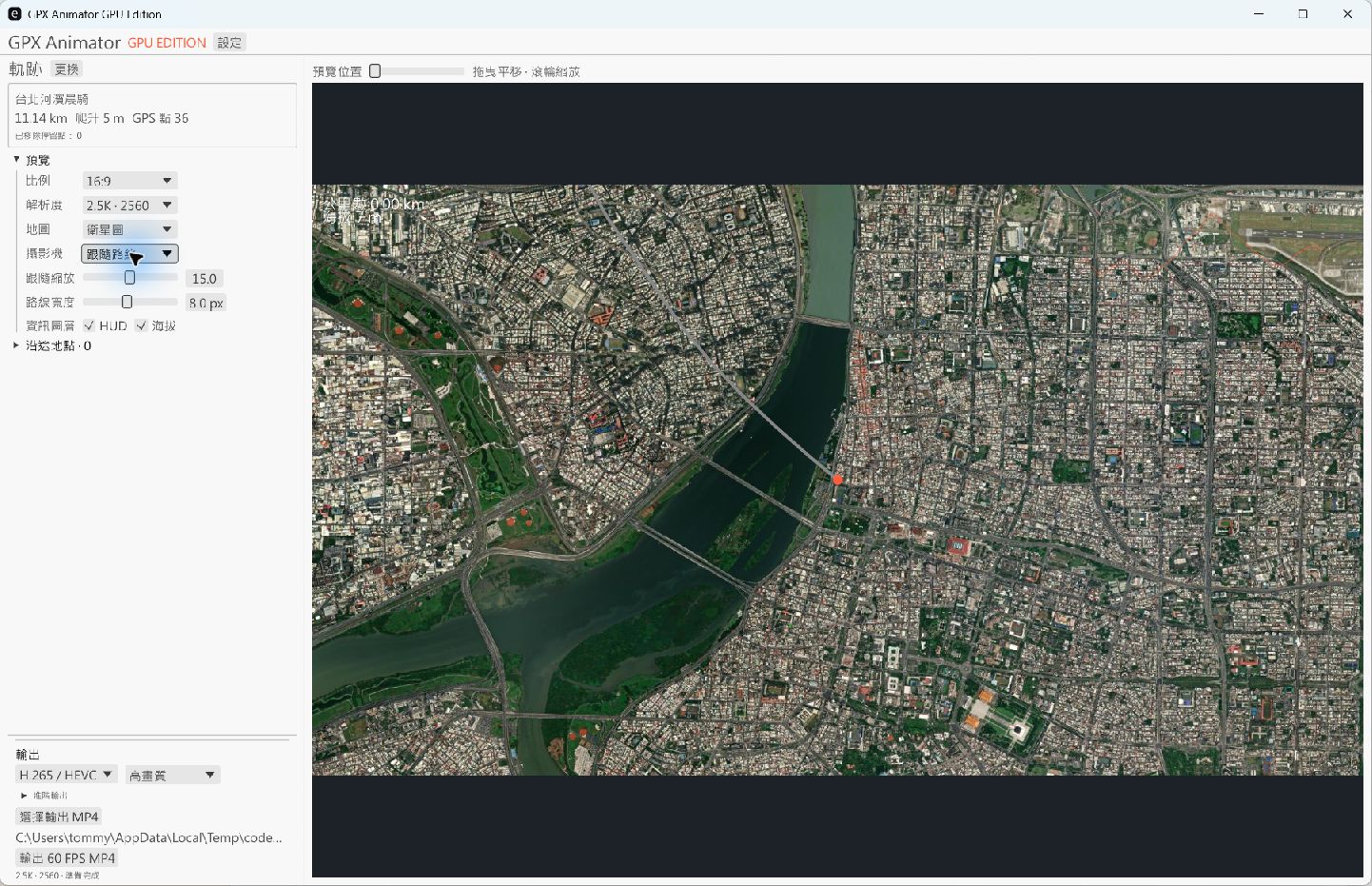

證據圖：另一個實際設定狀態，顯示 2.5K（2560）、Follow camera、HEVC 與 60 FPS MP4。這是可交付選項的替代組合，不應和 0706 的 1080p/30 measured output 混為一談。

按下輸出後，進度列會顯示 Rendering 和目前的處理速度。

GPX Animator GPU Edition 實際輸出中的進度介面

證據圖：按下輸出後的實際進度畫面；程式正在 Rendering，左下角仍顯示 1080p、30 FPS 與 HEVC 設定，畫面也留下當時看到的 183.5 FPS progress readout。這個 readout 是渲染進度，不是完成影片的 real-time throughput 結論。

輸出結果

作者保存的輸出記錄列出以下檔案資訊；記錄中說明它曾由 FFmpeg 讀取：

1920×1080，16:9
30 FPS
HEVC Main
750 frames
實際長度 25 秒

介面中的影片秒數欄位是輸入設定，不能直接代替 MP4 container 的實際長度；這份記錄以 750 frames ÷ 30 FPS = 25 秒核對其記錄的 duration。原始 MP4、FFmpeg report、file hash、GPU/driver 與完整 run metadata 沒有隨本網站發布，因此這是有來源說明的 recorded output record，不是可供讀者下載驗證的獨立 artifact，也不是對所有 GPX、地圖樣式或 GPU 都成立的固定結果。

輸出影片會把紅色路線、目前公里數、海拔數字，以及右上角的海拔圖一起寫進畫面。

從 0706 路線實際輸出 MP4 抽出的影片畫面

證據圖：從 0706 路線實際輸出 MP4 抽出的 1920×1080 frame。可以看到紅色路線、36.82 km 的當前公里數、114 m 的當前海拔與右上角海拔圖；它示範輸出畫面如何保留行進脈絡。圖片來源：本 Project 的 measured output frame。

技術重點

GPX 載入後會先被整理成路線點、距離與海拔資料，再交給地圖場景產生動畫。在實作層，正式 pipeline 使用 D3D11 texture ring（循環重用的 GPU 畫面緩衝）與 NVENC submission，目標是讓 frame 留在 GPU，直到編碼後的資料交給 MP4 封裝器；上游 README 以 cpu_frame_readbacks == 0 作為這條路徑的診斷契約，也就是不把已繪製的 frame 複製回 CPU。這是 release path 的診斷欄位，不是這張 0706 截圖單獨測出的 benchmark。

對使用者來說，最後會看到的是一條可以跟著鏡頭移動的路線、同步更新的公里數與海拔，以及一個能正常播放的 MP4。GPU、HEVC 與 camera mode 是支撐這個流程的技術；真正重要的是它們是否能被測量、追蹤並在硬體不符合時拒絕假裝成功。

那麼，這些證據實際能支持哪些結論？

這篇可以支持三層不同強度的說法：

Project scope：目前公開版本是 Windows native、NVIDIA RTX-only 的 GPU-first GPX animator，並提供 4K/60 等輸出設定。
Route correctness：golden_0706 test 支持 4,161 點、61.270 km 與約 794 m 爬升的 route statistics。
Recorded delivery：這篇文章保存的 0706 output record 列為 1920×1080、30 FPS、HEVC、750 frames、25 秒；圖片證明了介面、進度與輸出影格，但原始 MP4 與完整硬體 metadata 未公開，不能取代完整 benchmark。

因此，本文不把 4K60 寫成「每次輸出都能即時完成」，也不把畫面中的 183.5 FPS progress readout 寫成影片播放或 export throughput。若要宣稱某台 RTX 在 4K60 達到 real-time gate，仍應附上上游 repository 定義的 hardware acceptance tests 與執行環境。

限制與可重現入口

這是 Windows 原生工具；沒有符合 NVENC 的 NVIDIA RTX GPU 時，輸出會被拒絕，而不是靜默改用 CPU 或另一家 GPU 的 fallback。
第一次輸出可能需要下載尚未快取的地圖磚；之後會使用本機 cache，離線時則依 repository 的規則使用父層磚或 deterministic placeholder。
0706 的畫面與 output record 是特定 route、camera、解析度、frame rate、地圖與硬體條件下的 recorded evidence；原始 MP4 與完整 run metadata 未隨站點發布，不能外推成所有路線的品質或速度。
要重跑統計，可從 repository 的 0706-route.gpx fixture 與 golden_0706.rs 測試開始；要重跑 4K60 throughput，則必須在符合條件的 RTX Windows runner 執行 README 列出的 ignored hardware gates。
