從 Atari 畫面到 Q-Learning：建立可靠的 Breakout RL 基礎

一個 Agent 能在畫面上移動球拍，不代表我們已經有了一個可靠的強化學習（Reinforcement Learning，RL）系統。只要同一個 step 的邊界、畫面整理方式或 reward 定義不同，兩次訓練就可能其實是在解不同的問題。

所以在寫 DQN 之前，真正該先回答的問題是：一次 Atari 互動到底代表什麼？

這篇文章把 Original Breakout Ironman Series 的前六篇內容重新整理成一條因果路徑：先固定環境如何回覆，再決定 Agent 看見什麼，接著說清楚 reward 如何連到未來，最後用一個可追蹤的 Q-Learning 實驗說明價值如何被學出來。這些邊界固定後，DQN 才有一個能被檢查的起點。

Agent 和遊戲之間，先要有一份清楚的契約

如果 Agent 只是「看畫面、按按鈕」，我們很快會遇到一個問題：程式怎麼知道自己拿到的畫面形狀、可以送出哪些動作，以及一次動作結束後哪些資料屬於同一筆經驗？

這個專案使用 ALE/Breakout-v5。Arcade Learning Environment（ALE）負責執行 Atari 遊戲規則、畫面更新與分數；Gymnasium 則提供一致的 reset() 和 step() 介面，讓 Agent 不必直接處理模擬器內部細節。這兩層合在一起，才形成可以被程式重複操作的環境。

重設環境後，Agent 先收到一張原始 RGB 畫面；在這個來源版本中，它的形狀是 (210, 160, 3)，像素型別是 uint8。Breakout 的動作空間則有四個離散動作：NOOP、FIRE、RIGHT 和 LEFT，實際傳入的是整數 0 到 3。

一次互動的時間順序可以寫成：

observation, info = env.reset(seed=42)
next_observation, reward, terminated, truncated, info = env.step(action)

action 是 Agent 對目前畫面的選擇；環境執行它之後，才回傳下一個畫面與這一步的 reward。terminated 表示遊戲本身到達終止條件，truncated 則表示這一局因為外部限制而被截斷，例如時間上限。收集資料時，兩者任一為真通常都要開始下一局；但它們在計算未來價值時不能被不加說明地混成同一個訊號。

這一筆資料的核心不是 API 參數列表，而是時間邊界：

(state, action, reward, next_state, terminated, truncated)

如果這些欄位不是同一次互動的前後關係，後面再精密的模型也只是在學一筆被錯接的資料。

一張畫面為什麼還不夠？

原始畫面包含很多像素，卻不一定包含做決策所需的時間資訊。球出現在同一個位置時，它可能正往右下方飛，也可能正往左上方飛；只有一張截圖，這兩種狀況很難區分。

因此觀察值要先經過畫面預處理（preprocessing）：把 RGB 轉成灰階，再縮小成 84 × 84。這不是把遊戲規則改掉，而是保留球、球拍和磚塊的相對位置，同時降低後續計算量。

接著還有兩個容易混淆的設定。frame skip = 4 表示 Agent 選定一個動作後，讓遊戲連續更新四次才重新決定；frame stacking = 4 則表示一次保留最近四張灰階畫面。前者控制決策頻率，後者補回球的短期移動方向，兩個數字相同但解決的是不同問題。

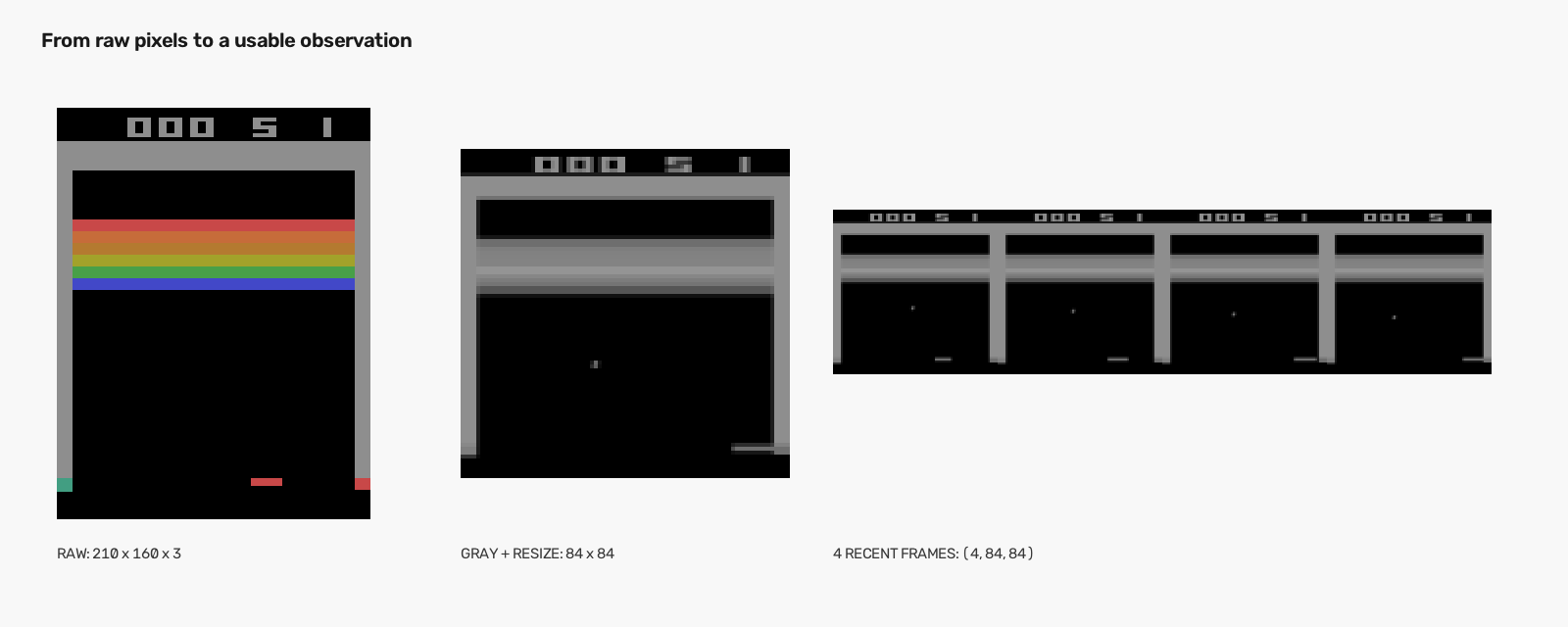

這張圖來自原始系列的實際預處理產物：(210, 160, 3) 先變成 (84, 84)，最後以最近四張畫面組成 (4, 84, 84)。

遊戲剛開始時還沒有四張歷史畫面，實作會用第一張畫面填滿 stack；重新開始下一局時也會重新初始化，避免把上一局的結尾帶進來。畫面在保存和傳輸時仍可使用 uint8 節省記憶體，真正送入模型前再轉成小數並縮放到 0 到 1。

到這裡，Agent 的 state representation 已經不是「一張圖片」，而是四個連續時間點的 (4, 84, 84) 輸入。這仍然是對遊戲內部狀態的實用近似，不是已經證明完整恢復了所有資訊；它只是讓「球往哪裡移動」成為可推測的問題。

reward 是現在的回覆，價值還要看未來

即使畫面已經足夠描述短期狀態，Agent 仍然不能只用這一步的分數判斷 action 好不好。假設向右移動後立刻得到 reward = 0，它可能什麼也沒做，也可能剛好把球拍移到下一球會落下的位置。這兩種結果要等未來幾步才分得出來。

把一個簡化的決策路徑寫出來就很清楚：

START
 ├─ SAFE → reward 1 → TERMINAL
 └─ WAIT → reward 0 → GOOD_STATE
                    └─ WAIT → reward 0 → FINISH
                              └─ FINISH → reward 3 → TERMINAL

reward 是環境此刻回傳的回饋；從現在開始把未來回饋累積起來的量叫做 return。未來通常不和現在同等重要，所以用 gamma 折扣：

G_t = r_(t+1) + gamma × r_(t+2) + gamma² × r_(t+3) + ...

如果 WAIT 後收到 [0, 0, 3]，且 gamma = 0.9，它的 return 是 0 + 0.9 × 0 + 0.9² × 3 = 2.43，反而高於立刻得到 1 的 SAFE。這就是為什麼「這一步沒有得分」不等於「這個 action 沒有價值」。

Bellman Equation 把這種長期判斷改寫成較容易逐步更新的關係：目前選擇的價值，等於現在的 reward 加上折扣後的下一個 state 價值。對最佳 Q-value，可以寫成：

Q*(s, a) = E[r + gamma × max_a' Q*(s', a')]

Q(s, a) 問的是「在 state s 先做 action a，從現在往後平均有多好」，所以它和 immediate reward 不是同一個東西。當遊戲真的終止時，沒有下一個 state 可以接回來，target 只能保留目前 reward；當 episode 只是被外部時間限制截斷時，是否保留 bootstrap 必須依照訓練設計判斷，不能因為看到一個統稱 done 就無條件歸零。

這個區分看似細節，卻直接影響模型學到的目標：環境如何結束，決定了價值估計是否還能向下一個 state 延伸。

Q-value 一開始不知道，怎麼從互動中學出來？

Bellman Equation 說明價值之間應該如何互相連接，卻沒有直接告訴我們未知的 Q-value 要如何得到。先不把高維畫面和神經網路一起帶進來，可以用一個只有兩個 state 的小型環境追蹤完整的 tabular Q-Learning 更新。

來源版本以 episodes = 20、alpha = 0.1、gamma = 0.99、epsilon = 0.2、seed = 42 執行。唯一能拿到 reward 1 的路徑是 state 0 → RIGHT → state 1 → RIGHT → TERMINAL；任何 state 選 LEFT 都會結束而沒有回饋。實際 trace 的最後 Q-table 是：

state 0: LEFT=0.000000, RIGHT=0.027720
state 1: LEFT=0.000000, RIGHT=0.271000
greedy policy: state 0 -> RIGHT, state 1 -> RIGHT

這個結果先揭示了一個重要現象：state 0 的 RIGHT 在當下拿到的 reward 仍然是 0，最後卻變成正值。價值不是只從當下的分數產生，而是從下一個 state 已經學到的價值逐步往前傳。

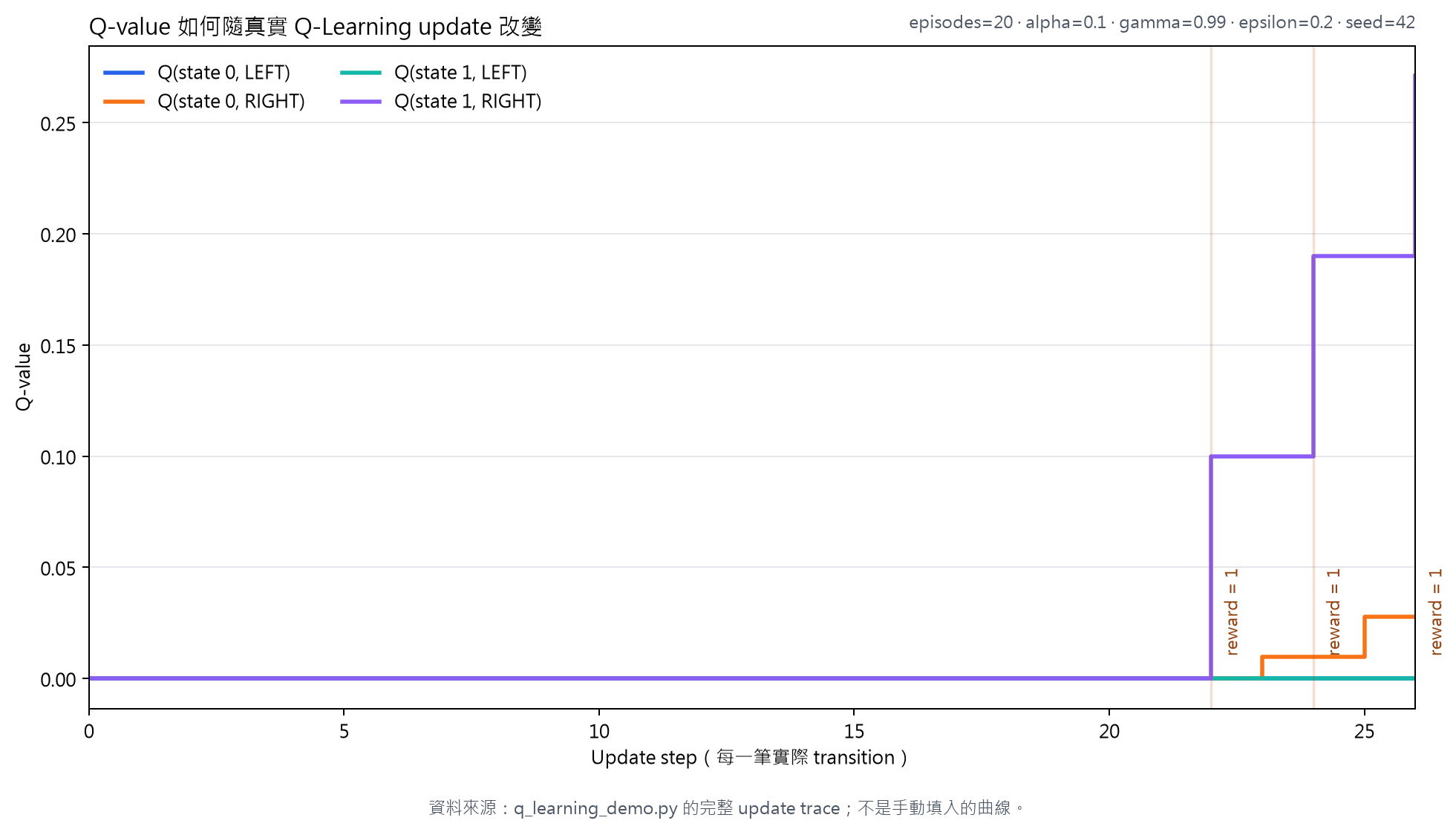

曲線來自完整 update trace，而不是手動填入的示意數字；圖中的設定是 20 個 episode、alpha=0.1、gamma=0.99、epsilon=0.2、seed=42。可以看到先得到終點 reward 的 state 1, RIGHT 上升，前一個 state 的 RIGHT 隨後才跟著上升。

把 episode 19、step 0 的一次更新拆開：目前 Q 是 0，這一步 reward 是 0，但下一個 state 的最大 Q-value 已經是 0.1。因此：

target   = 0 + 0.99 × 0.1 = 0.099
TD error = 0.099 - 0 = 0.099
updated Q = 0 + 0.1 × 0.099 = 0.0099

這裡的 TD error（Temporal-Difference error）只是「目前估計離這次 target 還有多遠」；alpha 則決定這次只向 target 移動多少。這個 update 不需要等整局遊戲結束，因為它可以先用目前對下一個 state 的估計來修正現在，這種做法叫做 bootstrap。

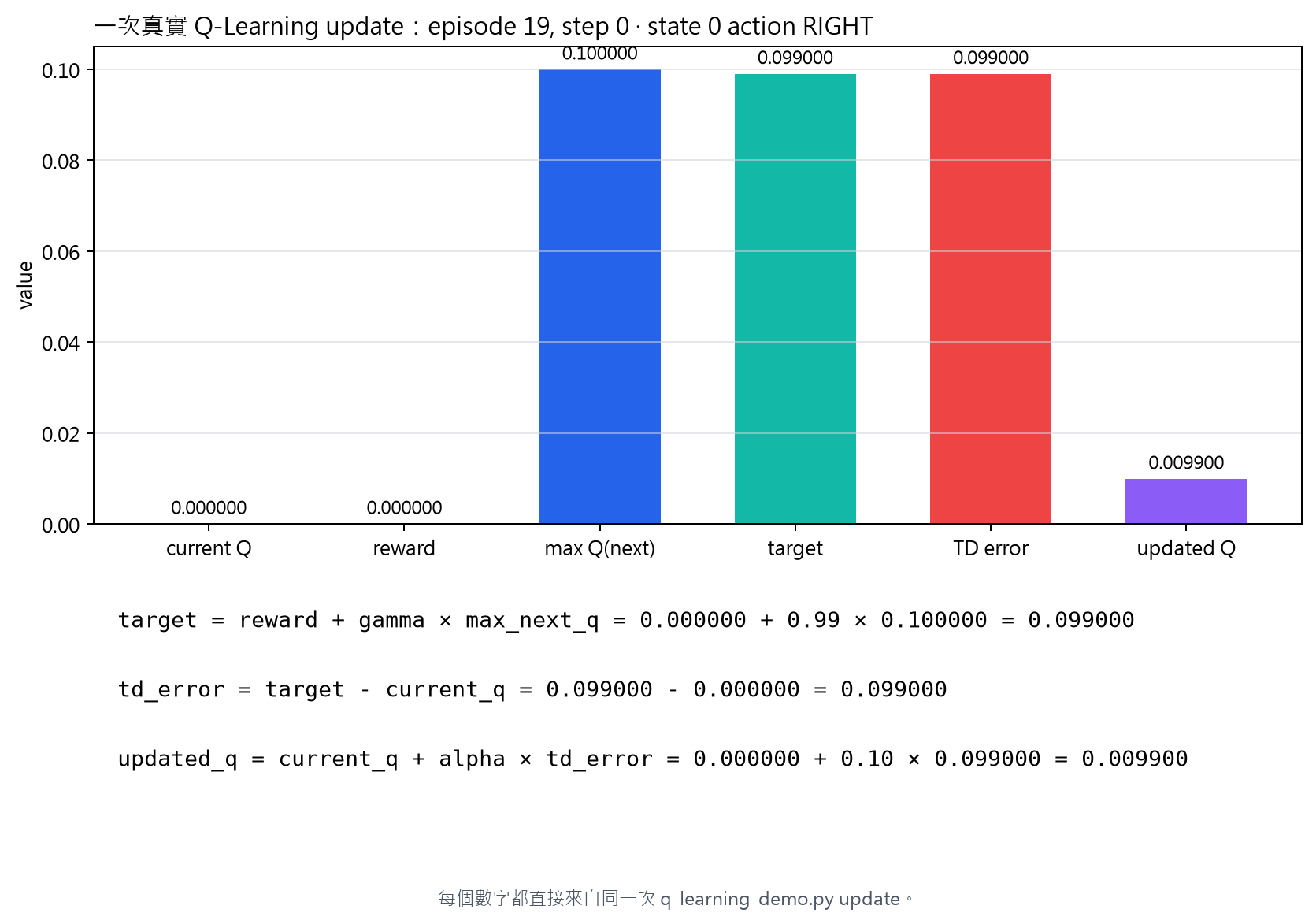

這張圖對應同一份 trace 的 episode 19、step 0：reward=0，但 max Q(next)=0.1，所以 target 是 0.099，更新後的 Q 是 0.0099。

在這個小環境中，Q-value 可以直接放在一張 Q-table 裡。Breakout 則不同：state 是 (4, 84, 84) 的連續像素組合，幾乎不可能為每一種畫面各存一格；即使畫面很相似，只要像素不完全相同，表格也不會自然共享經驗。

這就是 Deep Q-Learning 需要神經網路的原因。它沒有改掉 Q-value、reward 或 Bellman target 的定義，而是把「查表並修改一格」換成「讓 network 從畫面估計所有 action 的 Q-values」。因此 DQN 不是從另一套目標開始，而是把同一個價值學習問題搬到可以處理高維 observation 的表示方式上。

這個基礎建立了什麼，又還沒有證明什麼？

前六篇來源材料真正建立的是一份可以被檢查的前置契約：reset() 和 step() 的 transition 邊界固定了；觀察值從原始 RGB 畫面變成包含短期時間資訊的 (4, 84, 84)；reward、return、terminated 和 truncated 的語意被分開；Q-Learning 也用固定 seed 的真實 trace 展示了「未來價值如何回傳到現在」。

但這些證據沒有證明 DQN 已經學會 Breakout，也沒有證明特定 preprocessing 一定是最佳選擇。小型 Q-Learning trace 只用來驗證更新機制；它不能代替 Atari 訓練、跨 seed 評估或模型比較。CNN 如何處理四張畫面、Experience Replay 如何打散互動資料、Target Network 如何穩定 target，以及完整 training loop 如何除錯，會留在後續 Core Series 文章處理。

這個邊界正是可靠工程的起點：在宣稱模型變好以前，先確定每一筆資料的意義沒有在環境、畫面處理和價值更新之間悄悄改變。

原始系列與可追溯證據

本文是對 Original Breakout Ironman Series Days 1–6 的 Editorial Distillation，不是把六篇文章依日期串接。原始文章保留了當時的開發順序與歷史語境；本文則以「一次互動如何變成可學習的價值」為中心重排內容。

來源版本固定在 breakout-rl-engineering commit f85038c。可直接核對的原始文章與產物包括：

• Environment 與 ALE/Gymnasium
• Transition、state、action 與 reward
• Preprocessing 與 frame stacking
• MDP、return 與 Bellman Equation
• Q-Learning 與 Q-value update
• 完整的 Q-Learning trace
• 原始 iThome 三十天系列

若要繼續往下讀，下一篇會從這份 (4, 84, 84) observation 開始，回答 CNN 如何把畫面轉成四個 action 的 Q-value；那是把「可靠的輸入與目標」接成「可訓練的 DQN」的下一個問題。
